安裝效果圖
選用配置
· 絲錐檢測裝置；
· 多功能模具安全檢測裝置；
· 下死點模具檢測裝置；
· 產品定位系統；
· 螺紋檢測系統；
· 絲錐冷卻系統。
技術參數
| 機型代號 | 6JS1 | 6JS2 | 6JS3 | 6JS4 | 6JS5 | 6JS6 | 6JS7 | 6JS8 | ... | 6JS24 |
| 沖床行程 | 依客戶提供參數 | |||||||||
| 送料方式 | 單臂式/ 二次元/ 三次元機械手送料裝置 | |||||||||
| 孔中心距 | — | 以安裝方案圖紙確認孔中心距為準 | ||||||||
| 攻牙尺寸 | 公制M0.6-M12 或對應UNC/UNF/BSW 等英美制螺紋 | |||||||||
| 攻牙孔數 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ... | 24 |
| 安裝方式 | 整機懸掛式定位安裝 | |||||||||
| 備 注 | 訂制品 | |||||||||

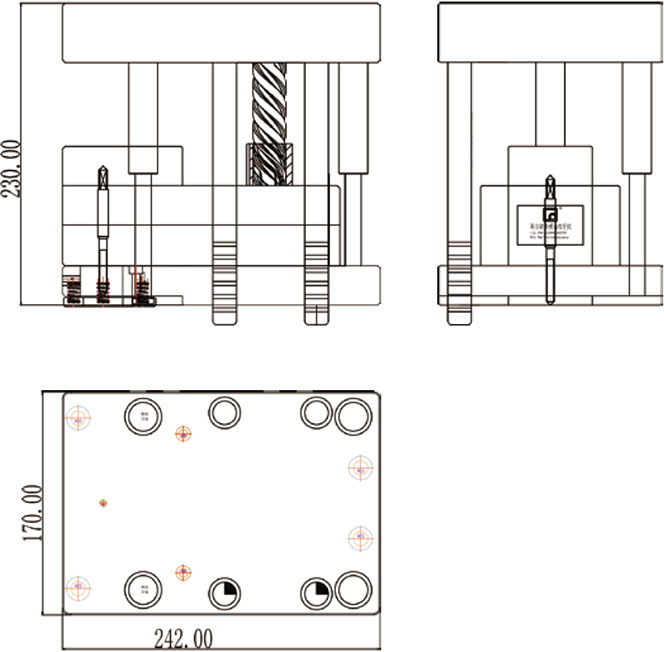

外形尺寸
訂購方式
DZX-6JS1-T
DZX-6JS2-T-W
T：代表沖床行程
W：代表孔中心距
